校園廣播系統設計方案

一、項目概況

該項目是一個校園廣播系統，為學生和教師提供一個舒適、輕松的校園環境，設置背景音樂系統，并且作為公共廣播系統可提供緊急報警廣播。

二、項目需求

該項目的背景音樂系統主要覆蓋校園區域，工作人員可以根據自己需要，不同區域選擇性收聽不同的背景音樂；平時播放背景音樂、定時鈴聲，遇到緊急情況時，切掉背景音樂，優先播放緊急廣播和消防廣播。

三、總體設計原則
1.實用性：系統設備立足于用戶對整個系統的具體需求，最大限度地發揮投資的效益；
2.先進性：系統的結構和功能應具有先進性和成熟性，避免了因技術陳舊造成整個系統性能不高和過早被淘汰；
3.可靠性：保證系統運行的穩定性和安全性。保證重要信息不致破壞和丟失；
4.開放性：系統應具有良好的開放性，并提供標準接口，可以根據用戶需求對系統進行擴展和升級；
5.兼容性：系統設備的選擇要以先進性和成熟性為基礎，同時考慮兼容性，避免因兼容性造成系統難以升級和擴展；

6.標準化：進行設備選擇時，應符合國際、國內標準設計，避免因新技術不支持而造成設備淘汰。

四、設計分析

該校園廣播系統使用需求，在倡導綠化環保的工作環境下，校園廣播系統在整個中心的使用上已經不在是簡單的播放音樂，校園廣播具備有高智能化、高集成化、數字化、網絡化、綠化環保等先進特點，通過高智能化廣播系統，到達日常系統自動化運行，節目編排自動運行、節目手動/自動播放、大容量節目庫、直觀快捷操作軟件等先進使用功能，通過高集成化系統，壓縮設備，減少設備過多降低系統的穩定性，集成化系統勢必減少系統工程造價。

五、系統配置

整個系統設計如下：校園廣播系統要求嚴格按照公共廣播的設計要求，結合相關設計標準和建設圖紙進行設計，校園廣播系統設計要求主要滿足背景音樂播放、信息廣播、廣播通知、緊急廣播等使用需求，校園廣播系統的總服務器設備設于消防監控室，在消防監控室安裝系統的總主控設備、音源設備、消防緊急聯動設備、廣播呼叫設備、周邊設備等，消防監控室的系統服務器是整個系統的總服務器，承擔整個系統的運行通信，對整個系統進行廣播尋呼控制，背景音樂播放控制，支持廣播系統數據和音頻的傳輸，支持系統定時播放、終端點播、臨時插播、消防緊急廣播等系統服務器功能；同時提供高品質的背景音樂，背景音樂包括有CD播放器，數字調諧器，PC播放器等。在樓層的弱電井設置安裝 網絡適配器功放， 網絡功放通過網絡交換機與消防監控室 網絡廣播系統服務器連接，音頻 網絡音頻解碼終端主要對來自服務器的控制信號和音頻信號進行實時解碼和播放，把數字音頻信號轉換成模擬音頻信號傳輸給功率放大器，最后傳輸?shù)角岸艘粝?，由音箱放聲?

1.廣播中心配置

廣播中心設置于中心的消防監控室，系統配置設置了系統的服務器、桌面式對講尋呼站、廣播話筒、音源設備、網絡矩陣器、消防聯動設備等。主要設備的使用功能：

（1）整個廣播系統以SA-5000加網絡服務器軟件作為系統服務器，系統服務器主要對整個系統進行廣播尋呼控制，背景音樂播放控制，支持廣播系統數據和音頻的傳輸，支持系統定時播放、終端點播、臨時插播、消防緊急廣播等系統服務器功能；同時提供高品質的背景音樂，背景音樂包括有CD播放器，數字調諧器，通過控制軟件進行文件播放、臨時廣播、設置定時廣播、建立音樂節目庫、設置日常背景音樂播放等功能，軟件采用密碼登陸，確保系統安全；

（2）廣播控制室的CD播放器和收音機作為系統輔助音源，CD播放器、收音機通過軟件的采播，可以播放到每個區域，IP網絡矩陣用于把音頻信號輸出給系統服務器，用于采集播放節目；

（3）在消防監控室安裝網絡廣播話筒在緊急情況下進行廣播講話；桌面式IP網絡尋呼站可以進行對各個區域進行對講和廣播，廣播方式可以采用單個區域或多個區域的廣播；

（4）系統配置IP網絡消防矩陣，消防矩陣連動消防系統，緊急情況下，停止背景音樂播放，啟動緊急廣播；

（5）系統前端安裝網絡功放，網絡功放通過網絡交換機與消防監控室網絡廣播系統服務器連接，音頻 網絡功放主要對來自服務器的控制信號和音頻信號進行實時解碼和放大，最后傳輸?shù)角岸艘粝?，由音箱放聲?

2.分區設計

我們按樓及功能將廣播分成每一個區域，各分區可以點對點控制。

3.揚聲器選型

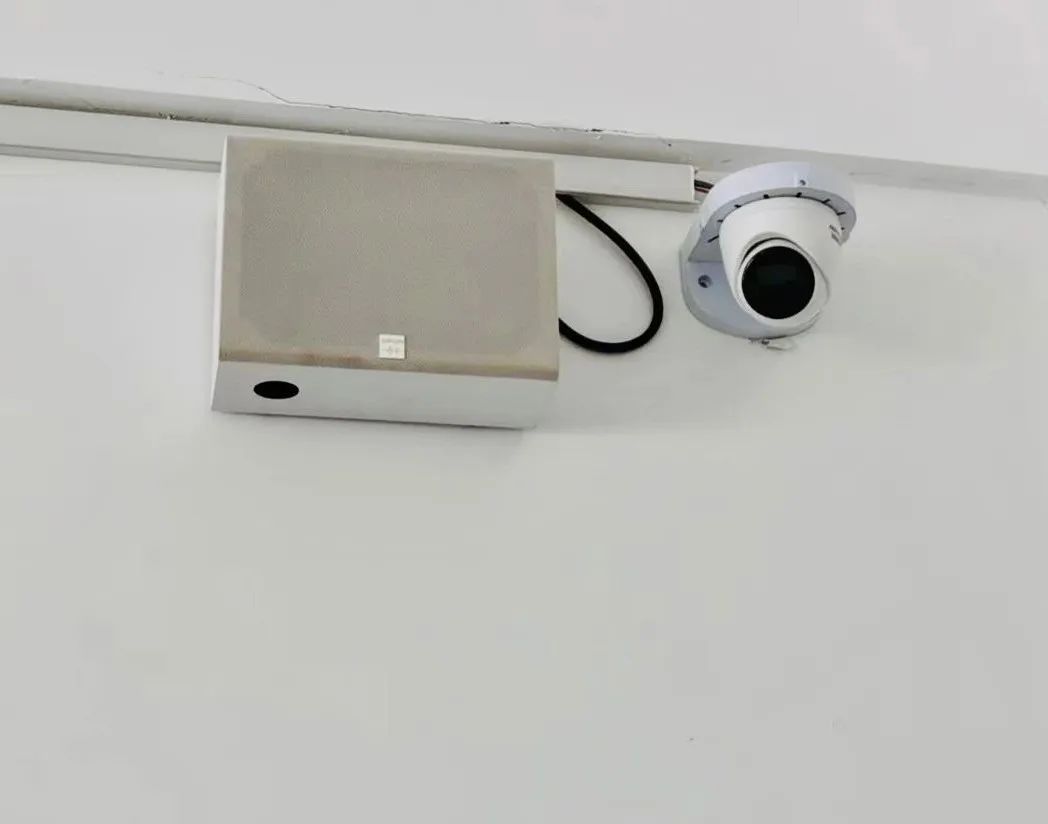

背景音樂揚聲器的選型設置，首先要考慮背景音樂揚聲器播放效果不出現聲音的偏音和出現死角，另外要確保背景音樂聲音在日常播放中不影響人的正常面對面談話，在出現緊急事故時，能以最大聲的效果進行播放，確保每個場所都要聽到，揚聲選配還有考慮帶場所環境和設計的美觀；中心的環境噪音一般在65dB左右，根據公共廣播背景音樂聲壓級設計要求，公共廣播背景音樂聲壓級比環境噪音高12dB，為此公共廣播背景音樂的聲壓級要求到達75 dB以上，才能滿足擴聲需求，根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：SPL=LM+10 1g P -20 1g r  dB ；整個中心的揚聲器選型和配置數量以“公共廣播喇叭點位表”為準。

4.傳輸線路公共廣播傳輸線路包括兩部分，第一部分從功放到前端各個喇叭，線路采用2芯RVV護套線，第二部分IP網絡主機與各個IP設備的連接，采用基于內部的局域網絡，借助內部網絡通訊。

六、系統功能
中心的校園廣播系統主要用于日常播放業務廣播、背景音樂、信息廣播、定時鈴聲等，同時還兼做火災應急廣播。該系統屬于以播放背景音樂為主，播放語音廣播為輔，同時滿足遠程尋呼廣播等為一體的綜合性公共廣播系統，如日?？梢岳脧V播傳播相關的休閑輕音樂、安全教育等，信息播放和背景音樂播放可以進行分區，分時間段進行，通過在系統主機進行預先編制，主機進行自動運行，可以實現系統自動運行，無人值守的播放，自動選擇曲目播放，自動控制播放時間，自動選定播放區域等人性化功能，方便、簡單、快捷的操作，廣播系統還具有自動火災消防報警廣播。系統與消防聯動起來在緊急情況下可自動開啟整個系統的電源，實現自動報警，系統設置緊急廣播播放功能，結合消防分區和功能分區進行廣播區域劃分、控制以及音源設置，緊急廣播控制應具有與樓層相對應的火災報警聯動控制端口，與火災報警設備的區域報警輸出聯動，一旦發生火災，即可受控于消防聯動信號，不論系統處于任何狀態，無論區域內終端處于任何狀態(可調節音量、開啟或關斷)火災時，不僅本區能強制切入消防緊急廣播信號，根據預選設定都可馬上進入全區報警或N+1～N+4鄰層報警，相鄰區域（或上下兩層）自動識別并切入消防緊急廣播信號。自動放送預先錄制的緊急疏散廣播，或通過話筒廣播現場疏散指令，保障人員及財產安全。

校園廣播系統設計滿足以下幾大功能需求：

1.系統所有信號完全采用數字傳輸方式，計算機圖形化操作軟件由系統配置、狀態監控、實時任務、定時任務、節目庫等幾個模塊組成，可實時的顯示系統的工作情況，方便操作人員快捷使用。
2.背景音樂系統與消防廣播系統實現自動聯動功能發生火災是一種不可預知的突發事件，背景音樂系統通過消防智能接口設備自動接受消防中心信號后轉換為數字信號由服務器判斷所在區域，之后將錄制好的相應錄音信號播放，讓學員教師能夠準確無誤的疏散，最大限度的避免人員傷亡及財產損失。
3.音樂無處不在，完全實現個性化自由點播公共區域，如走廊、樓梯等區域，廣播控制室可播放溫馨優雅的鋼琴輕音樂，讓學員放松自己；在教室區域定時播放鈴聲，還可以在休閑時間播放音樂；
4.廣播尋呼功能校園廣播系統在廣播室內配置尋呼話筒，主要用于廣播室管理人員在正常作息時間內為不同功能區做友情提示和溫馨問候，緊急情況則可作為引導學員避難，做到有序轉移等工作，配置遠程尋呼話筒，教室可以根據現場情況，通過尋呼話筒快速有效的進行操作。
網絡數字廣播具有以下最顯著的特點：
2傳輸數字化： 網絡數字廣播采用獨有的CD質量的數據文件格式，將音源轉換為數據文件傳送到網絡適配器。全程數字化傳輸避免了傳統音頻廣播的信號衰減與噪音，提供高保真音質的聲音。
2終端個性化： 網絡數字廣播基于IP數據網絡，每個網絡廣播適配器都可以有獨立的IP地址，可以擁有完全個性化的節目。
2前端網絡化： 網絡數字廣播將前端音源擴展到整個網絡，節目定時播放都可以通過網絡遠程操控，網絡化的管理，還可以對不同的用戶設置不同的權限。
2播放自動化： 網絡數字廣播能夠?qū)崿F(xiàn)自動化播放，并為各個節目指定播放時間，服務器將自動進行播放，并且播放內容與對象范圍可以任意指定。
2操作人性化： 網絡數字廣播為提供了人性化的圖形菜單界面、人性化的操作，輕松簡便，專一實用，提高了使用的效率。
2應用智能化： 網絡數字廣播有很多智能化的設計，可以在廣播過程實現錄音、變速、列表循環播放等語音功能；還可以實現定時設置，實現廣播自動播放；并能夠遠程編排、維護、管理等。
2工程簡單化： 網絡數字廣播工程簡單，對于現在有局域網設每一個IP廣播點，只需要增加網絡廣播適配器安裝即可，如果沒有搭建網絡，數據網絡的工程量也相對簡單，只需要鋪設網線即可，一旦建設，廣播系統與計算機網絡系統可以共用，減少多網重復建設。
2系統零維護： 網絡數字廣播在物理上與網絡共用，所以并不在網維護之外增加額外的維護工作。在應用上，系統可設置獨立網段與計算機系統分隔，各網絡廣播適配器嵌入式系統程序固化，不會受到病毒感染；系統整體穩定可靠，基本沒有維護工作。
